什么是虚拟化:



虚拟化是一种资源管理技术, 是将计算机的各种物理资源, 如服务器、网络、内存及存储等,予以抽象、转换后呈现出来,打破物理设备结构间的不可切割的障碍,使用户可以比原本的架构更好的方式来应用这些资源。这些资源的虚拟部分是不受现有资源的架构方式、地域或物理设备所限制。



虚拟化创建了一层隔离层,把硬件和上层应用分离开来,允许在一个硬件资源上运行多个逻辑应用。



虚拟化有:服务器虚拟化、应用程序虚拟化、展现层虚拟化、桌面虚拟化。

常见的虚拟化:



    内存虚拟化

    磁盘虚拟化

    网络虚拟化



VMware实现的是x86服务器的虚拟化,更确切地说,包含以下三个方面



    计算能力:CPU/Memory的虚拟化

    存储:VMFS文件系统

    网络:虚拟交换机



服务器虚拟化的方式:



服务器虚拟化有两种常见的类型

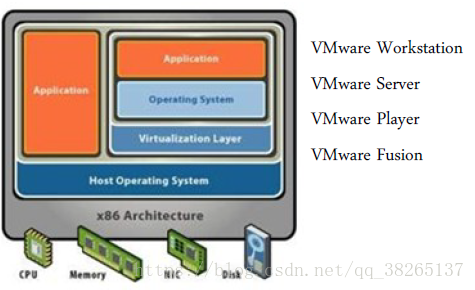

   1. 寄居架构(Hosted Architecture)


    作为应用安装在OS之上



    基于现有操作系统



    兼容性好



    性能较差



    功能单一



   2. 裸金属架构(Bare Metal Architecture)




    直接安装在硬件之上,本身就是OS



    基于裸机(Bare Metal)



    硬件兼容性要求高



    性能好



    有许多功能。



为什么要使用虚拟机:



物理架构存在的问题:



    难以复制和移动

    受制于一定的硬件组件

    生命周期短

    物理服务器的资源利用率低

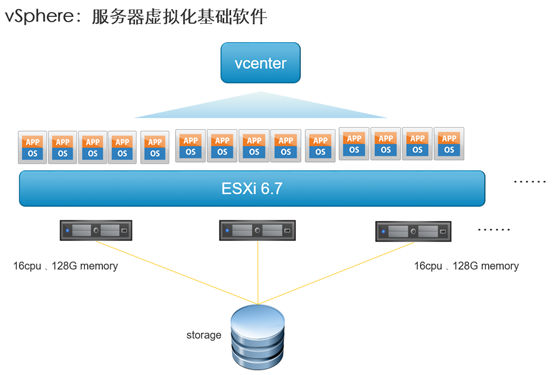

服务器虚拟化



    将一台物理服务器虚拟成多台虚拟服务器。虚拟服务器由一系列的文件组成



虚拟机与物理机相比



    更大化利用物理机的资源,节省能耗



    更方便地获取计算资源



    硬件无关。虚机都是文件,方便迁移、保护



    生命周期更长,不会随着硬件变化而变化



    根据需求的变化,非常容易更改资源的分配



    更多功能



    在线的数据、虚拟机迁移



    高可用



    自动资源调配



    云计算



    减少整体拥有成本,包括管理、维护等

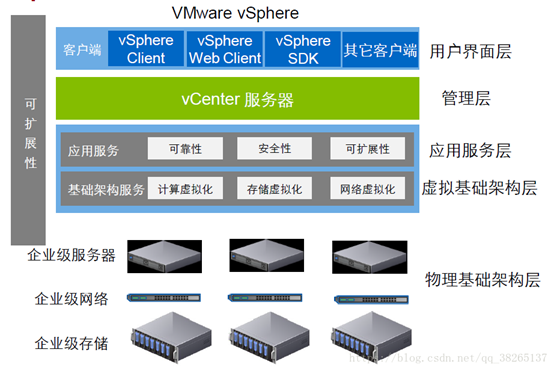

vSphere基本架构:


图:vSphere 基本架构



虚拟化环境中的资源共享:



物理机的资源被多个虚拟机共享:CPU、内存、网络、存储等。

CPU虚拟化:



    LCPU



    逻辑运算单元



    可供使用的物理资源



    超线程对LCPU的影响



    vCPU



    虚拟化的CPU



    vmkernel



    负责CPU资源调度



    分时



内存虚拟化:



图:内存虚拟化示意图



由vmkernel控制



    vmkernel控制物理内存

    每个虚拟机拥有独立的连续可寻址的虚拟内存空间

    采用多种技术优化内存的使用

    物理内存不足时可以使用磁盘存储作为交换空间



网络虚拟化:




图:网络虚拟化示意图



    通过虚拟网络交换机实现



    连接虚拟机、vmkernel与外部物理网络,工作在第二层



    虚拟网卡



    虚拟机中运行的网卡



    虚拟机对外进行网络通讯



    vmkernel口-vmkernel对外进行网络通讯



    物理网卡-上连物理网络,工作在次



存储虚拟化:

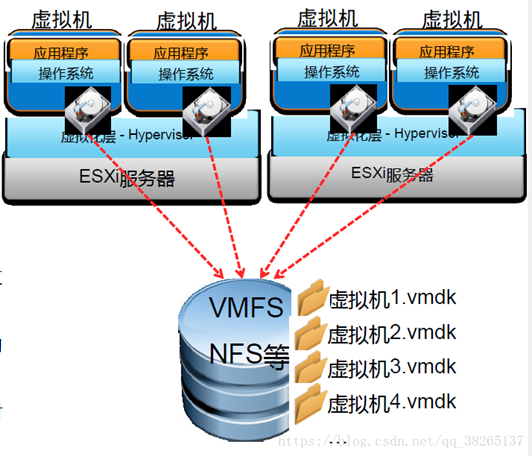

图:存储虚拟化



通过虚拟磁盘vmdk文件的封装实现



    多个ESXi主机访问共享存储

    虚机的虚拟磁盘以vmdk文件格式存放在存储中

    每个虚拟机由一组文件组成

    每个虚拟机有各自的目录

    虚拟机的文件系统对ESXi主机不可见



vSphere与云计算:



    虚拟化是云计算的基础



    虚拟机在虚拟基础架构上运行



    动态的计算资源池作为云计算的基础



    支持各种云计算平台



    VMware vRealize



    OpenStack



    支持多种云环境



    私有云



    公有云



    混合云



ESXi基本结构

ESXi介绍:



VMware ESXi是最核心的组件

VMware ESXi是我们常说的ESXi主机,虚拟化层

组件的作用:ESXi用于协调物理计算机的资源,同时通过ESXi管理其上的虚拟机,如部署、迁移等操作。同时还可以通过ESXi对物理计算机上的网络存储资源仅从管理,ESXi通过配置虚拟交换机上的vSwitch管理配置网络资源,通过VMfs和nfs管理虚拟存储资源。



核心Hypervisor - VMkernel



    基于裸机的虚拟化

    虚拟CPU/内存

    VMFS存储支持

    虚拟交换机支持



ESXi的安装方式



    可以安装在本地硬盘,存储网络盘, USB/SD卡,或者内存中
